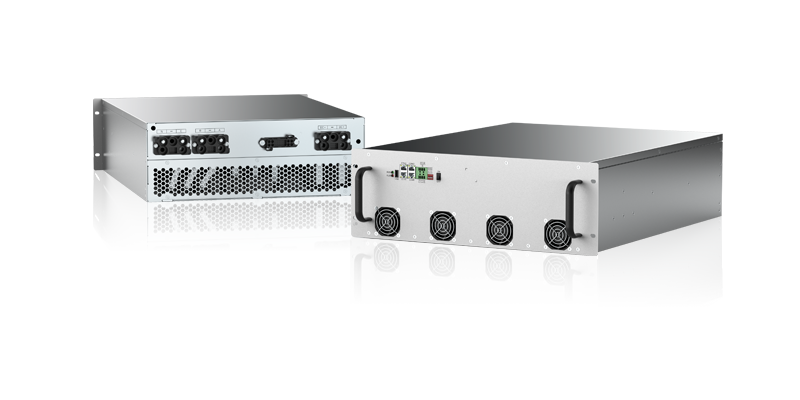

PMA series energy storage converter adopts modular design, it supports power module independent operation and parallel operation, it has flexible system configuration, easy to use, suitable for on-grid small-scale industrial and commercial.
ذروة نقل الأحمال
إدارة جانب الطلب
إمداد الطاقة في حالات الطوارئ
التوسع الديناميكي
| الموديل | PMA080 | PMA0105 | PMA0125 |
| تيار مستمر (بطارية) | |||
| ماكس.تيار مستمر (كيلو وات) | 96 | 126 | 150 |
| نطاق جهد التيار المستمر (فولت) | 615~950Vdc(3W+PE)/650~950Vdc(3W+N+PE) | ||
| نطاق فولتية الحمل الكامل للتيار المستمر (فولت) | 650~950Vdc(3W+PE)/680~950Vdc(3W+N+PE) | ||
| ماكس.تيار مستمر (أمبير) | ±150 | ±195 | ±230 |
| دقة تثبيت الفولتية | ±1% | ||
| دقة التثبيت الحالية | ±2% | ||
| تيار متردد (متصل بالشبكة) | |||
| قدرة التيار المتردد المقدرة (كيلو وات) | 80 | 105 | 125 |
| Max. AC power (kWA) | 96 | 126 | 150 |
| مقياس الجهد | 3W+PE or 3W+N+PE | ||
| الجهد الكهربي المقدر (فولت) | 400 | ||
| تيار التيار المتردد المقدر (أمبير) | 115 | 150 | 180 |
| ماكس.تيار متردد (أمبير) | 138 | 180 | 216 |
| THDi | ＜2% | ||
| نطاق جهد الشبكة المسموح به (فولت) | 400Vac±15% | ||
| نطاق تردد الشبكة المسموح به (هرتز) | 50±2Hz/60±2Hz | ||
| نطاق ضبط عامل القدرة | -1~+1 | ||
| تيار متردد (خارج الشبكة) | |||
| قدرة التيار المتردد المقدرة (كيلو وات) | 80 | 105 | 125 |
| ماكس.تيار الخرج | 138 | 180 | 216 |
| Max. AC power (kWA) | 96 | 126 | 150 |
| الجهد الكهربي المقدر (فولت) | 230/400 | ||
| التردد المقدر (هرتز) | 50 هرتز/60 هرتز | ||
| دقة الفولطية | ±1% | ||
| دقة التردد | (50 هرتز/60 هرتز ±0.1 ٪) هرتز | ||
| THDV | 3 في المائة (الحمل الخطي) | ||
| سعة حمل غير متوازنة | يدعم عدم التوازن بنسبة 100 ٪ | ||
| سعة الحمل الزائد | ≤ 110%، مستمر ؛ ≤ 120%، 2 دقيقة ؛ > 120%، 200 ملي ثانية | ||
| النظام | |||
| ماكس.الكفاءة | 98.7% | ||
| زمن تحويل الشحن/التفريغ (ملي ثانية) | ＜20 | ||
| الحماية من الدخول | حجيرة الطاقة | ||
| الرطوبة النسبية | <95 ٪ (غير مكثف) | ||
| نطاق درجة حرارة التشغيل (درجة مئوية) | -30~+60 (>45 درجة) | ||
| ماكس.ارتفاع التشغيل (م) | 5000(>3000 تقدير) | ||
| واجهة الاتصال | RS485/CAN/Ethernet | ||
| الدخول إلى نظام إدارة المباني/نظام إدارة المباني | الدعم | ||
الأبعاد العرض * العمق * الارتفاع (مم) | 483*680*174 19 بوصة 4U 483*680*220 19 بوصة 5 يو | 483*680*174 19 بوصة 4U 483*680*220 19 بوصة 5 يو | 584*680*174 23 بوصة 4U 584*680*220 223 بوصة 5U |
| الوزن (كجم) | 48(أسلاك خلفية) 50(الأسلاك الأمامية) | 48(أسلاك خلفية) 50(الأسلاك الأمامية) | 58(أسلاك خلفية) 60(الأسلاك الأمامية) |
| الموديل | PMA060 | PMA0100 |
| تيار مستمر (بطارية) | ||
| ماكس.تيار مستمر (كيلو وات) | 75 | 126 |
| نطاق جهد التيار المستمر (فولت) | 700~950(720~900 حمولة كاملة) | |
| ماكس.تيار مستمر (أمبير) | ±110 | ±180 |
| دقة تثبيت الفولتية | ±1% | |
| دقة التثبيت الحالية | ±2% | |
| تيار متردد (متصل بالشبكة) | ||
| قدرة التيار المتردد المقدرة (كيلو وات) | 62.5 | 105 |
| ماكس.طاقة التيار المتردد (كيلوواط) | 75 | 126 |
| مقياس الجهد | 3W+PE | |
| الجهد الكهربي المقدر (فولت) | 480 | |
| تيار التيار المتردد المقدر (أمبير) | 75 | 126 |
| ماكس.تيار متردد (أمبير) | 90 | 150 |
| THDi | ＜3% | |
| نطاق جهد الشبكة المسموح به (فولت) | 480±15% | |
| نطاق تردد الشبكة المسموح به (هرتز) | 60/50±2.5 | |
| نطاق ضبط عامل القدرة | -1~+1 | |
| دقة الطاقة النشطة | 1% | |
| دقة القدرة التفاعلية | 2% | |
| النظام | ||
| ماكس.الكفاءة | 98.5% | 98.7% |
| زمن تحويل الشحن/التفريغ (ملي ثانية) | ＜20 | |
| درجة الحماية | IP20 | |
| الرطوبة النسبية | <95 ٪ (عدم التكاثف) | |
| نطاق درجة حرارة التشغيل | -30~60 (خفض تقدير أكثر من 45℃) | |
| ماكس.ارتفاع التشغيل | 5000 متر (> 3000 متر خفض) | |
| واجهة الاتصال | RS485/CAN/Ethernet | |
| الدخول إلى نظام إدارة المباني/نظام إدارة المباني | نعم | |
| الأبعاد (العرض * العمق * الارتفاع)(مم) | 440*550*133 | |
| الوزن (كجم) | 30 | 40 |
