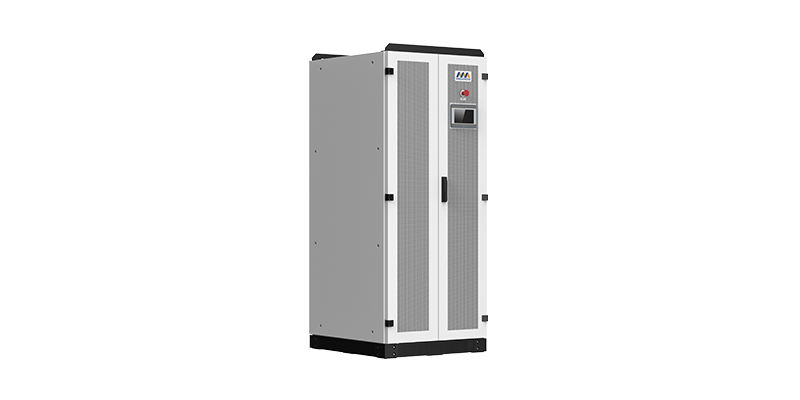

تعتمد المحولات الهجينة ميغاريفو سلسلة MPS تصميمًا متكاملاً، ودمج وحدات التحكم الكهروضوئية، ومحولات تخزين الطاقة، ووحدات التحويل التلقائي في/خارج الشبكة، مما يحسن بشكل كبير من كفاءة نشر العملاء ويقلل من تكاليف التركيب.يمكن تكوين السعة الكهروضوئية بمرونة، مما يحسن إلى حد كبير من توافر نظام الشبكة الدقيقة، وهي مناسبة للمناطق النائية والجزر حيث الطاقة ضعيفة نسبيا.تضمن القدرة القوية على التكيف مع الحمل ووظيفة الحماية الكاملة لمحول الشبكة الدقيقة أمان واستقرار مصدر الطاقة.
حفظ المزيد من التثبيت، تكاليف التشغيل
الحد من استخدام الوقود الأحفوري أن تكون أكثر صداقة للبيئة
زيادة الاختراق من الطاقة المتجددة
مستمر ومستقر مورد طاقة
التوسع الكهروضوئي سيكون أكثر مريحة في المستقبل
الموديل | MPS0030 | MPS0050 | MPS0100 | MPS0150 | MPS0250 | MPS0500 |
تيار متردد (متصل بالشبكة) | ||||||
الحد الأقصى لطاقة الخرج (كيلو فولت أمبير) | 33 | 55 | 110 | 165 | 275 | 550 |
معدل طاقة الخرج (كيلو وات) | 30 | 50 | 100 | 150 | 250 | 500 |
الجهد الكهربي المقدر (فولت) | 400 | |||||
نطاق الفولتية (فولت) | 320~460 | |||||
التيار المقدر (أمبير) | 43 | 72 | 144 | 216 | 361 | 722 |
التردد المقدر (هرتز) | 50/60 | |||||
نطاق التردد (هرتز) | 45~55 / 55~65 | |||||
THDi | <3% | |||||
عامل القدرة | تباطؤ واحد -تباطؤ واحد (جدول الترتيب) | |||||
توصيل التيار المتردد | 3W+N+PE. | |||||
نسبة المحول | 100/400 | 200/400 | 270/400 | 270/400 | 270/400 | 315/400 |
تيار متردد (خارج الشبكة) | ||||||
الحد الأقصى لطاقة الخرج (كيلو فولت أمبير) | 33 | 55 | 110 | 165 | 275 | 550 |
القدرة المقدرة (كيلو وات) | 30 | 50 | 100 | 150 | 250 | 500 |
الجهد الكهربي المقدر (فولت) | 400 | |||||
التيار المقدر (أمبير) | 43 | 72 | 144 | 216 | 361 | 722 |
THDu | ≤1% linear; or≤5% nonlinear | |||||
التردد المقدر (هرتز) | 50/60 | |||||
سعة الحمل الزائد | 110% طويلة الأجل، 120% دقيقة واحدة | |||||
PV input | ||||||
ماكس.فولتية دخل طاقة الألواح الضوئية (فولت) | 1,000 | |||||
ماكس.الطاقة الكهروضوئية (كيلو وات) | 36/72 | 60/120 | 120/180/240 | 120/180/240 | 300/360 | 600/660/720 |
كمية وحدة تعقب الطاقة القصوى | 1/2 | 1/2 | 2/3/4 | 2/3/4 | 5/6 | 10/11/12 |
نطاق فولتية تعقب نقطة الطاقة القصوى (فولت) | 250-850 | |||||
جهد نقطة تعقب الطاقة القصوى حمل range@full (فولت) | 450-850 | |||||
البطارية | ||||||
نطاق فولتية البطارية (فولت) | 250~850 | 320~850 | 420~850 | 420~850 | 420~850 | 500~850 |
ماكس.طاقة الشحن (كيلو وات) | 33 | 55 | 110 | 165 | 275 | 550 |
بيانات عامة | ||||||
الأبعاد العرض * العمق * الارتفاع (مم) | 800*800*1,900 | 800*800*1,900 | 1,200*800*2,050 | 1,200*800*2,050 | (600*720*2,050)*1 +1,200*800*2,050 | (600*720*2,050)*2 +1,600*1,050*2,050 |
الوزن الصافي (بالكيلوغرام) | 576/607 | 720/750 | 1,120/1,150/1,180 | 1,250/1,280/1,310 | 1,980/2,010 | 3,265/3,295/3,325 |
درجة حرارة التشغيل (درجة مئوية) | -30 ~ 55 | |||||
الرطوبة النسبية | صفر ~95 ٪ غير متكاثف | |||||
الحماية من الدخول | IP20 | |||||
انبعاث الضوضاء (ديسيبل) | <70 | |||||
ارتفاع التشغيل | <5,000m(>3 آلاف درهم) | |||||
التبريد | تبريد الهواء | |||||
العرض والاتصال | ||||||
شاشة العرض | شاشة تعمل باللمس | |||||
اتصالات نظام إدارة المباني | RS485, CAN | |||||
اتصالات نظام الإدارة البيئية | RS485، TCP/IP | |||||
الشهادات | EN62109-1 / -2, EN62477-1, EN61000-6-2, EN61000-6-4, South Africa NRS097-2-1:2017, باكستان والهند IEC61727, IEC62116, IEC 61683. |
الموديل | MPS0100-G3. | MPS0150-G3. |
تيار متردد (متصل بالشبكة) | ||
الحد الأقصى لطاقة الخرج (كيلو فولت أمبير) | 110 | 165 |
معدل طاقة الخرج (كيلو وات) | 100 | 150 |
الجهد الكهربي المقدر (فولت) | 400 | |
نطاق الفولتية (فولت) | 320~460 | |
التيار المقدر (أمبير) | 144 | 216 |
التردد المقدر (هرتز) | 50/60 | |
نطاق التردد (هرتز) | 45~55/55~65 | |
THDi | <3% | |
عامل القدرة | تباطؤ واحد -تباطؤ واحد (جدول الترتيب) | |
توصيل التيار المتردد | 3W+N+PE. | |
نسبة المحول | 270/400 | 270/400 |
التيار المتردد (إيقاف الشبكة) | ||
الحد الأقصى لطاقة الخرج (كيلو فولت أمبير) | 110 | 165 |
القدرة المقدرة (كيلو وات) | 100 | 150 |
الجهد الكهربي المقدر (فولت) | 400 | |
التيار المقدر (أمبير) | 144 | 216 |
THDu | ≤1% linear; or≤5% nonlinear | |
التردد المقدر (هرتز) | 50/60 | |
سعة الحمل الزائد | 110% طويلة الأجل، 120% دقيقة واحدة | |
PV input | ||
ماكس.فولتية دخل طاقة الألواح الضوئية (فولت) | 1000 | |
ماكس.الطاقة الكهروضوئية (كيلو وات) | 120/180/240 | 120/180/240 |
كمية وحدة تعقب الطاقة القصوى | 2/3/4 | 2/3/4 |
نطاق فولتية تعقب نقطة الطاقة القصوى (فولت) | 250-850 | |
جهد نقطة تعقب الطاقة القصوى حمل range@full (فولت) | 450-850 | |
البطارية | ||
نطاق فولتية البطارية (فولت) | 420~850 | 420~850 |
ماكس.طاقة الشحن (كيلو وات) | 110 | 165 |
بيانات عامة | ||
الأبعاد العرض * العمق * الارتفاع (مم) | 800*800*1,950 | 800*800*1,950 |
الوزن الصافي (بالكيلوغرام) | 970/1,000/1,030 | 1,100/1,130/1,160 |
درجة حرارة التشغيل (درجة مئوية) | -30 ~ 55 | |
الرطوبة النسبية | صفر ~95 ٪ غير متكاثف | |
الحماية من الدخول | IP20 | |
انبعاث الضوضاء (ديسيبل) | <70 | |
ارتفاع التشغيل (م) | <5000m(>3 آلاف درهم) | |
التبريد | تبريد الهواء | |
العرض والاتصال | ||
شاشة العرض | شاشة تعمل باللمس | |
اتصالات نظام إدارة المباني | RS485, CAN | |
اتصالات نظام الإدارة البيئية | RS485، TCP/IP | |
الشهادات | EN62109-1/2، EN62477-1، EN61000-6-2، EN61000-6-4، جنوب أفريقيا NRS097-2-1: 2017، باكستان والهند IEC61727، IEC62116، IEC 61683. |
الموديل | MPS0030 | MPS0050 | MPS0100 | MPS0150 | MPS0250 |
تيار متردد (متصل بالشبكة) | |||||
الحد الأقصى لطاقة الخرج (كيلو فولت أمبير) | 33 | 55 | 110 | 165 | 275 |
معدل طاقة الخرج (كيلو وات) | 30 | 50 | 100 | 150 | 250 |
الجهد الكهربي المقدر (فولت) | 208 فولت عالي الساق مع مرحلة الانقسام | ||||
نطاق الفولتية (فولت) | 166~239 | ||||
التيار المقدر (أمبير) | 72 | 120 | 240 | 361 | 601 |
التردد المقدر (هرتز) | 50/60 | ||||
نطاق التردد (هرتز) | 45~55 / 55~65 | ||||
THDi | <3% | ||||
عامل القدرة | تباطؤ واحد -تباطؤ واحد (جدول الترتيب) | ||||
توصيل التيار المتردد | 3W/N/PE/Delta (باللغة الإنجليزية) | ||||
نسبة المحول | 100/240 | 200/240 | 270/240 | 270/240 | 270/240 |
تيار متردد (خارج الشبكة) | |||||
الحد الأقصى لطاقة الخرج (كيلو فولت أمبير) | 33 | 55 | 110 | 165 | 275 |
القدرة المقدرة (كيلو وات) | 30 | 50 | 100 | 150 | 250 |
الجهد الكهربي المقدر (فولت) | 208 فولت عالي الساق مع مرحلة الانقسام | ||||
التيار المقدر (أمبير) | 72 | 120 | 240 | 360 | 601 |
THDu | ≤1% linear; or≤5% nonlinear | ||||
التردد المقدر (هرتز) | 50/60 | ||||
سعة الحمل الزائد | 110% على المدى الطويل | ||||
PV input | |||||
ماكس.فولتية دخل طاقة الألواح الضوئية (فولت) | 1,000 | ||||
ماكس.الطاقة الكهروضوئية (كيلو وات) | 36/72 | 60/120 | 120/180/240 | 120/180/240 | 300/360 |
نطاق فولتية تعقب نقطة الطاقة القصوى (فولت) | 250-850 | ||||
جهد نقطة تعقب الطاقة القصوى حمل range@full (فولت) | 450-850 | ||||
البطارية | |||||
نطاق فولتية البطارية (فولت) | 250~850 | 320~850 | 420~850 | 420~850 | 420~850 |
ماكس.طاقة الشحن (كيلو وات) | 33 | 55 | 110 | 165 | 275 |
بيانات عامة | |||||
الأبعاد العرض * العمق * الارتفاع (مم) | 800*800*1,900 | 800*800*1,900 | 1,200*800*2,050 | 1,200*800*2,050 | (600*720*2,050)*1+1,200*800*2,050 |
الوزن الصافي (بالكيلوغرام) | 576/607 | 720/750 | 1,120/1,150/1,180 | 1,250/1,280/1,310 | 1,980/2,010 |
درجة حرارة التشغيل (درجة مئوية) | -30 ~ 55 | ||||
الرطوبة النسبية | صفر ~95 ٪ غير متكاثف | ||||
الحماية من الدخول | IP20 | ||||
انبعاث الضوضاء (ديسيبل) | <70 | ||||
ارتفاع التشغيل | <5,000m(>3 آلاف درهم) | ||||
التبريد | تبريد الهواء | ||||
العرض والاتصال | |||||
شاشة العرض | شاشة تعمل باللمس | ||||
اتصالات نظام إدارة المباني | RS485,TCP/IP, CAN | ||||
اتصالات نظام الإدارة البيئية | RS485,TCP/IP, CAN |
الموديل | MPS0030 | MPS0050 | MPS0100 | MPS0150 | MPS0250 |
تيار متردد (متصل بالشبكة) | |||||
الحد الأقصى لطاقة الخرج (كيلو فولت أمبير) | 33 | 55 | 110 | 165 | 275 |
معدل طاقة الخرج (كيلو وات) | 30 | 50 | 100 | 150 | 250 |
الجهد الكهربي المقدر (فولت) | 208 | ||||
نطاق الفولتية (فولت) | 166~239 | ||||
التيار المقدر (أمبير) | 83 | 139 | 278 | 416 | 694 |
التردد المقدر (هرتز) | 50/60 | ||||
نطاق التردد (هرتز) | 45~55/55~65 | ||||
THDi | <3% | ||||
عامل القدرة | تباطؤ واحد -تباطؤ واحد (جدول الترتيب) | ||||
توصيل التيار المتردد | 3W/N/PE. | ||||
نسبة المحول | 100/208 | 200/208 | 270/208 | 270/208 | 270/208 |
تيار متردد (خارج الشبكة) | |||||
الحد الأقصى لطاقة الخرج (كيلو فولت أمبير) | 33 | 55 | 110 | 165 | 275 |
القدرة المقدرة (كيلو وات) | 30 | 50 | 100 | 150 | 250 |
الجهد الكهربي المقدر (فولت) | 208 | ||||
التيار المقدر (أمبير) | 83 | 139 | 278 | 416 | 694 |
THDu | ≤1% linear; or≤5% nonlinear | ||||
التردد المقدر (هرتز) | 50/60 | ||||
سعة الحمل الزائد | 110% على المدى الطويل | ||||
PV input | |||||
ماكس.فولتية دخل طاقة الألواح الضوئية (فولت) | 1,000 | ||||
ماكس.الطاقة الكهروضوئية (كيلو وات) | 36/72 | 60/120 | 120/180/240 | 120/180/240 | 300/360 |
نطاق فولتية تعقب نقطة الطاقة القصوى (فولت) | 250-850 | ||||
جهد نقطة تعقب الطاقة القصوى حمل range@full (فولت) | 450-850 | ||||
البطارية | |||||
نطاق فولتية البطارية (فولت) | 250~850 | 320~850 | 420~850 | 420~850 | 420~850 |
ماكس.طاقة الشحن (كيلو وات) | 33 | 55 | 110 | 165 | 275 |
بيانات عامة | |||||
الأبعاد العرض * العمق * الارتفاع (مم) | 800*800*1,900 | 800*800*1,900 | 1,200*800*2,050 | 1,200*800*2,050 | (600*720*2,050)*1+1,200*800*2,050 |
الوزن الصافي (بالكيلوغرام) | 576/607 | 720/750 | 1,120/1,150/1,180 | 1,250/1,280/1,310 | 1,980/2,010 |
درجة حرارة التشغيل (درجة مئوية) | -30 ~ 55 | ||||
الرطوبة النسبية | صفر ~95 ٪ غير متكاثف | ||||
الحماية من الدخول | IP20 | ||||
انبعاث الضوضاء (ديسيبل) | <70 | ||||
ارتفاع التشغيل | <5,000m(>3 آلاف درهم) | ||||
التبريد | تبريد الهواء | ||||
العرض والاتصال | |||||
شاشة العرض | شاشة تعمل باللمس | ||||
اتصالات نظام إدارة المباني | RS485,TCP/IP, CAN | ||||
اتصالات نظام الإدارة البيئية | RS485,TCP/IP, CAN |
الموديل | MPS0030 | MPS0050 | MPS0100 | MPS0150 | MPS0250 | MPS0500 |
تيار متردد (متصل بالشبكة) | ||||||
الحد الأقصى لطاقة الخرج (كيلو فولت أمبير) | 33 | 55 | 110 | 165 | 275 | 550 |
معدل طاقة الخرج (كيلو وات) | 30 | 50 | 100 | 150 | 250 | 500 |
الجهد الكهربي المقدر (فولت) | 480 | |||||
نطاق الفولتية (فولت) | 384~522 | |||||
التيار المقدر (أمبير) | 37 | 61 | 121 | 181 | 301 | 601 |
التردد المقدر (هرتز) | 50/60 | |||||
نطاق التردد (هرتز) | 45~55 / 55~65 | |||||
THDi | <3% | |||||
عامل القدرة | تباطؤ واحد -تباطؤ واحد (جدول الترتيب) | |||||
توصيل التيار المتردد | 3W/N/PE. | |||||
نسبة المحول | 100/480 | 200/480 | 270/480 | 270/480 | 270/480 | 315/480 |
تيار متردد (خارج الشبكة) | ||||||
الحد الأقصى لطاقة الخرج (كيلو فولت أمبير) | 33 | 55 | 110 | 165 | 275 | 550 |
القدرة المقدرة (كيلو وات) | 30 | 50 | 100 | 150 | 250 | 500 |
الجهد الكهربي المقدر (فولت) | 480 | |||||
التيار المقدر (أمبير) | 37 | 61 | 121 | 181 | 301 | 601 |
THDu | ≤1% linear; or≤5% nonlinear | |||||
التردد المقدر (هرتز) | 50/60 | |||||
سعة الحمل الزائد | 110% على المدى الطويل | |||||
PV input | ||||||
ماكس.فولتية دخل طاقة الألواح الضوئية (فولت) | 1,000 | |||||
ماكس.الطاقة الكهروضوئية (كيلو وات) | 36/72 | 60/120 | 120/180/240 | 120/180/240 | 300/360 | 600/660/720 |
نطاق فولتية تعقب نقطة الطاقة القصوى (فولت) | 250-850 | |||||
جهد نقطة تعقب الطاقة القصوى حمل range@full (فولت) | 450-850 | |||||
البطارية | ||||||
نطاق فولتية البطارية (فولت) | 250~850 | 320~850 | 420~850 | 420~850 | 420~850 | 500~850 |
ماكس.طاقة الشحن (كيلو وات) | 33 | 55 | 110 | 165 | 275 | 550 |
بيانات عامة | ||||||
الأبعاد العرض * العمق * الارتفاع (مم) | 800*800*1,900 | 800*800*1,900 | 1,200*800*2,050 | 1,200*800*2,050 | (600*720*2,050)*1 +1,200*800*2,050 | (600*720*2,050)*2 +1,600*1050*2,050 |
الوزن الصافي (بالكيلوغرام) | 576/607 | 720/750 | 1,120/1,150/1,180 | 1,250/1,280/1,310 | 1,980/2,010 | 3,265/3,295/3,325 |
درجة حرارة التشغيل (درجة مئوية) | -30 ~ 55 | |||||
الرطوبة النسبية | صفر ~95 ٪ غير متكاثف | |||||
الحماية من الدخول | IP20 | |||||
انبعاث الضوضاء (ديسيبل) | <70 | |||||
ارتفاع التشغيل | <5,000m(>3 آلاف درهم) | |||||
التبريد | تبريد الهواء | |||||
العرض والاتصال | ||||||
شاشة العرض | شاشة تعمل باللمس | |||||
اتصالات نظام إدارة المباني | RS485,TCP/IP, CAN | |||||
اتصالات نظام الإدارة البيئية | RS485,TCP/IP, CAN |
