ما هو المحول الهجين؟

The hybrid inverter is a power device that converts direct current into alternating current. وهو يدعم كلاً من وظائف المحول خارج الشبكة والمحول المتصل بالشبكة.

يمكنه تحويل التيار المباشر المتولد بواسطة الخلايا الكهروضوئية إلى تيار متردد لتزويد الحمل بالطاقة، ويمكنها أيضا تحويل التيار المتردد للشبكة إلى تيار مباشر وتخزينه في البطارية للدعم.

 كيف يعمل المحول الهجين؟

يتكون المحول الهجين من ثلاثة أجزاء رئيسية: وحدة إدخال التيار المستمر ووحدة المحول ووحدة التحكم.

وحدة مدخلات التيار المستمر هي نهاية مدخلات المحول الهجين، وتستخدم بشكل أساسي لاستقبال مدخلات التيار المستمر من الألواح الشمسية، توربينات الرياح، إلخ.

وحدة المحول هي الجزء الأساسي من المحول الهجين، المسؤول بشكل رئيسي عن تحويل التيار المستمر إلى تيار متردد.في هذه الوحدة، تستخدم سلسلة من عناصر التحويل (الترانزستورات أو الترانزستورات) وعناصر المستحث والمكثف.وعن طريق التحكم في حالات تشغيل وإيقاف عناصر التحويل، يتم تحويل طاقة التيار المستمر إلى طاقة تيار متردد عالية التردد.

وحدة التحكم هي الجزء الذكي من المحول الهجين، الذي يستخدم لرصد ومراقبة حالة عمل وحدة المحول.في هذه الوحدة، يتم عادة تكوين سلسلة من أجهزة الاستشعار للكشف عن المعلمات مثل تيار الإدخال، تيار الخرج، درجة الحرارة، وما إلى ذلك في الوقت الحقيقي.ومن خلال مراقبة وتحليل هذه المعلمات، يمكن لوحدة التحكم ضبط حالة عمل وحدة المحول تلقائيًا وفقًا للحالة الفعلية لتحقيق أفضل كفاءة لتحويل الطاقة.

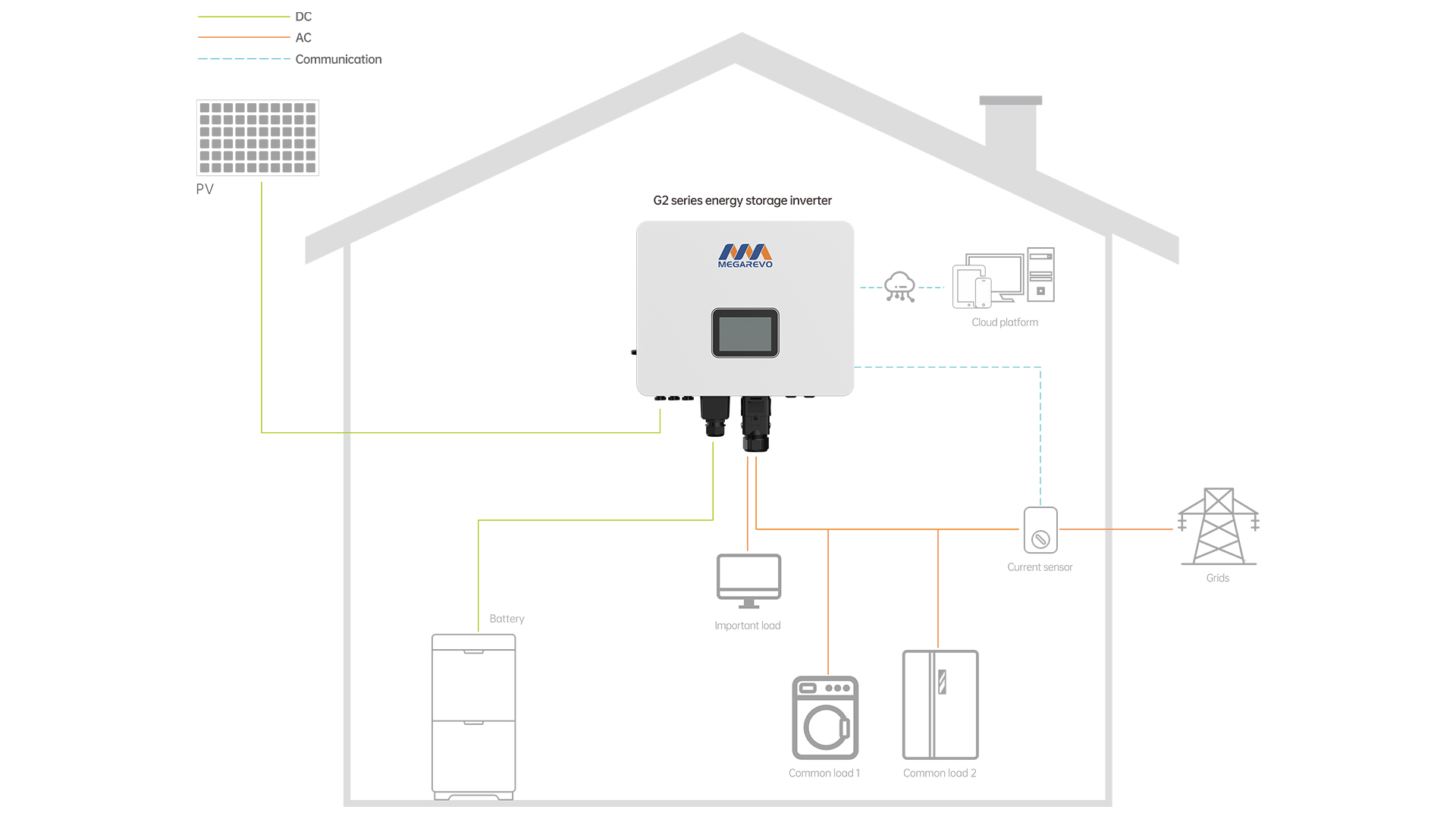

مخطط مبدأ العمل:

ملخص لمزايا وعيوب المحولات الهجينة

 ما هي سيناريوهات تطبيق المحولات الهجينة وأساليب عملها؟

حاليا، تستخدم المحولات الهجينة بشكل رئيسي في الفيلات العائلية الوحيدة، ومحطات الاتصالات الأساسية، ومناطق الطاقة الضعيفة وخارج الطاقة، ومراكز البيانات وغيرها من السيناريوهات.

لديها مجموعة متنوعة من أنماط العمل المرنة، وتنقسم أساسا إلى وضع الشبكة ووضع خارج الشبكة ووضع الطاقة الاحتياطية.

 وضع الشبكة: يتم استخدام الكهرباء المولدة بواسطة الخلايا الكهروضوئية بالكامل لتوفير الطاقة للحمولة وشحن البطارية. عندما يكون توليد الطاقة الكهروضوئية غير كافٍ، يقوم المحول الهجين بسحب الطاقة من الشبكة لتزويد الطاقة للحمولة وشحن البطارية في نفس الوقت. خلال فترات ذروة سعر الكهرباء، يقوم المحول الهجين بتحويل الطاقة المخزنة في البطارية إلى تيار مباشر لتزويد الطاقة للحمولة، ويغذي الطاقة الزائدة إلى الشبكة لكسب فوائد سعر الكهرباء.

 وضع خارج الشبكة: يمكن أن يعمل المحول الهجين بشكل مستقل تمامًا عن شبكة الطاقة الخارجية، مكونًا نظام إمداد طاقة ميكروبيتية مستقل مع الطاقة الكهروضوئية والبطاريات. تقوم المكونات الكهروضوئية بتوليد التيار المباشر، ويقوم المحول الهجين بتحويل التيار المباشر إلى طاقة تيار متردد تلبي متطلبات تزويد الحمل بالطاقة، ويتم تخزين الطاقة الزائدة في البطارية. يتم استكمال البطارية عندما تكون الطاقة الكهروضوئية غير كافية خلال النهار، وتوفر البطارية الطاقة في الليل أو في الأيام الغائمة.

وضع النسخ الاحتياطي: عندما يتم تشغيل الشبكة، تقوم الشبكة بشحن البطارية وتبقى البطارية مشحونة بالكامل.عندما يتم إيقاف تشغيل الشبكة، تقوم البطارية والألواح الشمسية في نفس الوقت بتزويد الطاقة للأحمال المنزلية.

 يتمتع المحول الهجين أحادي الطور R3KL1-R6KL1 من ميغاريفو بأداء ممتاز وحالات نجاح غنية في تحويل الطاقة بكفاءة.وهي لا تدعم فقط وظائف اقتران التيار المتردد على الشبكة وخارج الشبكة، ولكن أيضا تدعم وظائف موازية ثلاثية الطور ومتعددة الآلات.من حيث تجربة العملاء، فإنه يدعم أيضا وظائف إدارة ترقية BMS عن بعد لتبسيط عملية العملاء قدر الإمكان. إذا كنت تريد معرفة المزيد عن المنتج، يرجى ترك رسالة للاتصال بنا.
