Summary: When selecting the input mode for an inverter, different coupling methods process electrical signals differently. The generated signals can be broadly classified as AC (Alternating Current) and DC (Direct Current). Coupling is a way for an inverter to connect electrical energy.

In recent years, photovoltaic (PV) power generation technology has developed rapidly, but power generation is unstable. Direct large-scale grid connection will affect grid operation. With the addition of energy storage devices, power output becomes stable, allowing safe power transmission to the grid. There are many technical routes currently, but energy needs to be aggregated at a certain point. Currently, there are two main topologies structures: DC Coupling and AC Coupling.

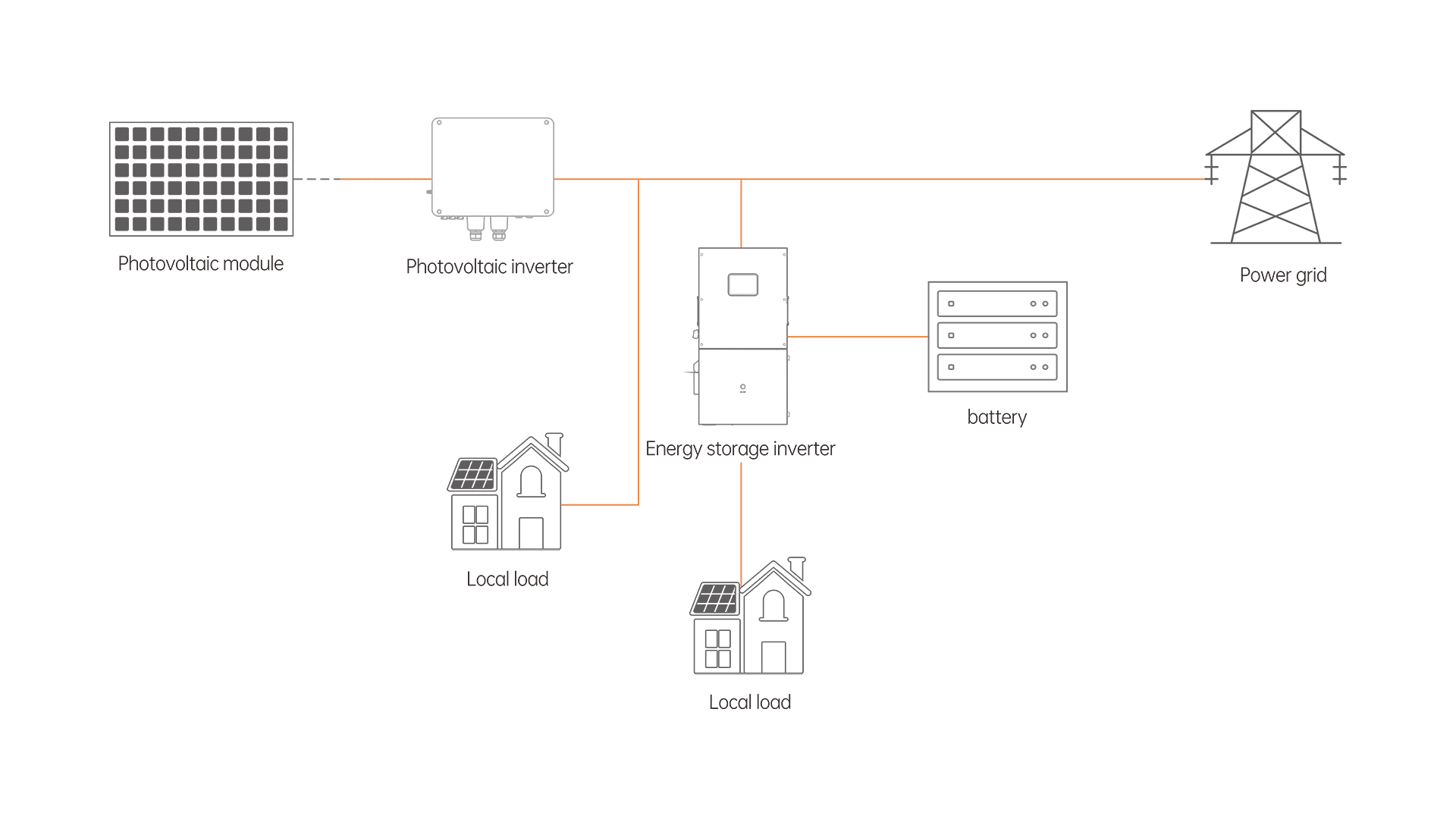

 توصيل التيار المتردد

اقتران AC هو مخطط تخطيط شائع.تعمل أنظمة تخزين الطاقة وتوليد الطاقة الشمسية بشكل مستقل وتقترن على جانب الشبكة.ميزة هذا التصميم هو أن النظامين يمكن أن يعملا بشكل مستقل دون التداخل مع بعضهما البعض، مما يجعل من السهل على الإدارة التشغيلية وإرسال الشبكة.ويوفر وصلات مرنة ويجعل إضافة أو إزالة المعدات أكثر ملاءمة.

ويمكن تطبيق هذا المخطط على أسواق الطاقة الكهروضوئية الحالية والجديدة.على سبيل المثال، يمكن إضافة نظام جديد لتخزين الطاقة إلى نظام الطاقة الكهروضوئية القائم أن يدمج مباشرة في المعدات دون تعديلات إضافية في تصميم النظام.أنظمة اقتران التيار المتردد مناسبة للحالات التي يكون فيها استهلاك الكهرباء عالي خلال النهار، لأنها يمكن أن توفر الطاقة مباشرة إلى الأحمال من خلال محولات الطاقة الكهروضوئية.

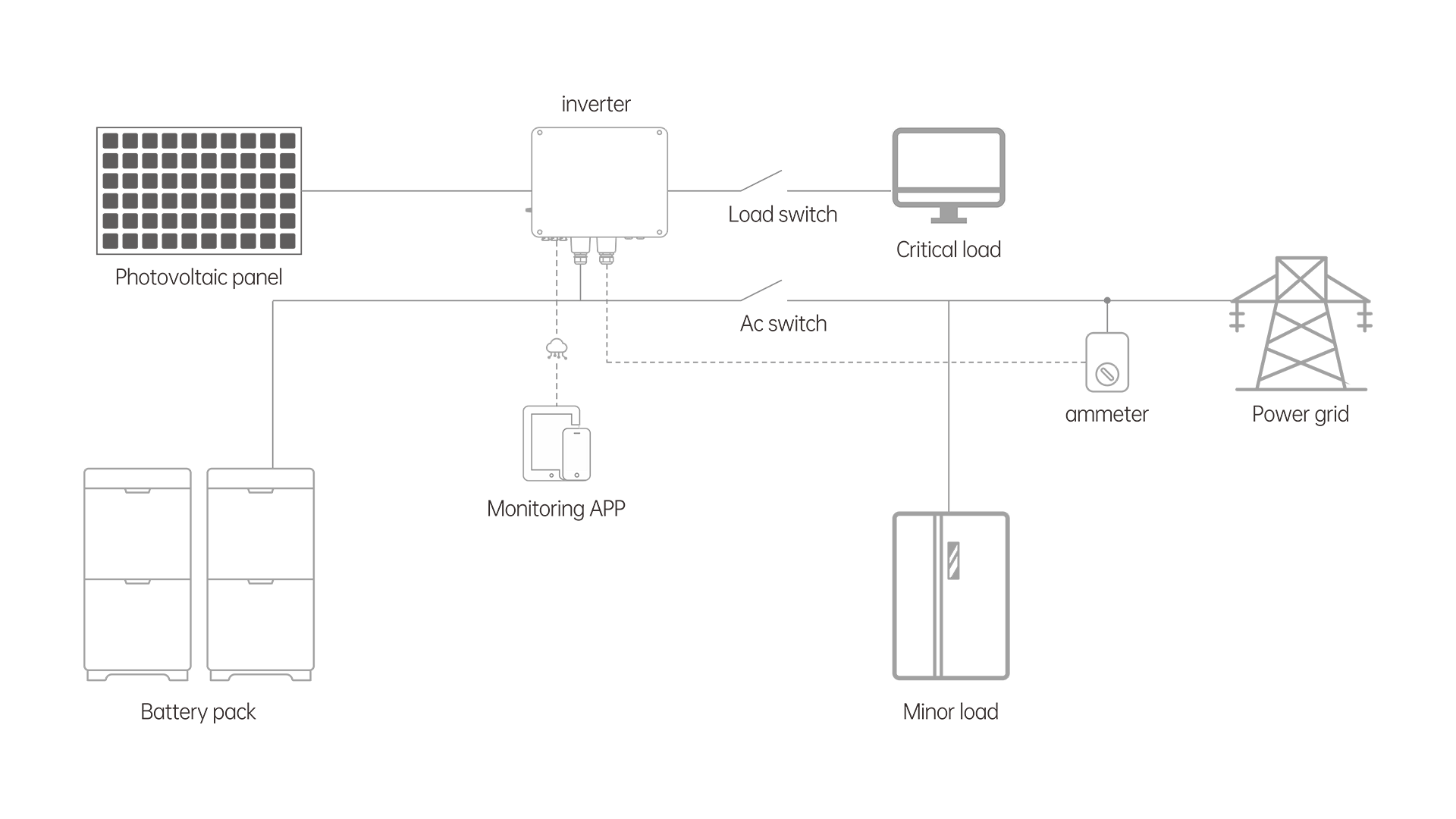

ص.تقارن التيار المستمر

التخطيط المشترك لاقتران التيار المستمر هو عندما تكون الألواح الشمسية وبطاريات تخزين الطاقة متصلة مباشرة بالمحول.وهذا يلغي الحاجة إلى معدات تخزين الطاقة، مما يقلل بشكل كبير من تكلفة نظام تخزين الطاقة الكهروضوئية.هذه الطريقة مناسبة للأسر التي بدأت للتو في استخدام الطاقة الشمسية ومعدات تخزين الطاقة.

يمكن لهذا المخطط نقل طاقة التيار المستمر المولدة بواسطة الألواح الشمسية إلى البطارية للتخزين أو تحويلها إلى طاقة تيار متردد للأجهزة الكهربائية.ومع ذلك، ولأن جميع الأجهزة متصلة معا، فإن إضافة معدات جديدة تتطلب إعادة تثبيت النظام بأكمله من الصفر.

الثالث.Detailed Application Scenarios, Advantages and Disالمزايا (باللغة الإنجليزية)

في قطاع التخزين السكني، يكون اقتران التيار المستمر أكثر فعالية من حيث التكلفة لأنه يستخدم أجهزة أقل.ويستخدم اقتران التيار المتردد بشكل أكثر شيوعًا في الأسواق الحالية، حيث قامت الأسر بتثبيت أنظمة الطاقة الكهروضوئية وترغب في إضافة أنظمة تخزين الطاقة.يتم تطبيق اقتران التيار المستمر بشكل أكثر شيوعًا في الأسواق المتزايدة، حيث يتم تثبيت أنظمة تخزين الطاقة الضوئية بأكملها من الصفر.

من حيث كفاءة استخدام الطاقة، يتفوق اقتران التيار المستمر على اقتران التيار المتردد.في أنظمة اقتران التيار المتردد، تخضع الطاقة الكهروضوئية لتحولات متعددة، مما يؤدي إلى خسائر كبيرة في الطاقة، مع كفاءة إجمالية تبلغ حوالي 90 ٪.في المقابل، فإن اقتران التيار المستمر يشحن البطاريات من خلال محطة الطاقة القصوى، مع فقدان الحد الأدنى من الطاقة وكفاءة إجمالية أكثر من 97 ٪.

من حيث التكلفة، فإن اقتران التيار المستمر يتفوق أيضًا على اقتران التيار المتردد.ومن النقاط الواضحة أن اقتران التيار المتردد يتطلب اثنين من المحولات، في حين أن اقتران التيار المستمر يحتاج إلى واحد فقط.بالإضافة إلى ذلك، يوفر اقتران التيار المستمر خيارات تخزين الطاقة في كل واحد، وتوفير مزايا في كل من المعدات وتكاليف التركيب.

من حيث مرونة النظام، وأنظمة اقتران AC لديها ميزة.أنظمة اقتران AC لديها وحدات على التوازي، مما يجعل من الملائم للغاية لإضافة أو إزالة وحدات.في المقابل، فإن وحدات نظام اقتران التيار المستمر متصلة بإحكام، مما يجعل من الصعب نسبيا إضافة أو إزالة الوحدات.

وتجدر الإشارة إلى أنه في التطبيقات العملية، فإن خصائص اقتران التيار المستمر واقتران التيار المتردد ليست مطلقة.على سبيل المثال، في سيناريوهات محددة، يمكن لأنظمة اقتران AC أيضا تحقيق التشغيل الفعال.لذلك، عند اختيار طريقة اقتران النظام، من الضروري النظر بشكل شامل في الوضع الفعلي واتخاذ القرار الأمثل.
